重慶及鋒科有限公司供應(yīng)高純度99瓷（99.5% Al?O?）剛玉管，憑借六方晶系剛玉結(jié)構(gòu)的先天優(yōu)勢，突破高溫、強(qiáng)腐蝕、高電壓等極端工況極限。本文詳解其性能原理與技術(shù)應(yīng)用。
?一、99瓷剛玉管的本質(zhì)：α-Al?O?晶體的極致封裝?
?核心結(jié)構(gòu)?：
- ?晶體類型?：99.5%以上純度α-Al?O?構(gòu)成的剛玉型晶體（六方密排結(jié)構(gòu)）
- ?原子排布?：氧離子六方密堆積層間填充鋁離子，形成無貫穿孔隙的致密晶格
- ?工業(yè)級純度?：雜質(zhì)含量＜0.5%（遠(yuǎn)高于95瓷的5%），消除晶界玻璃相脆性
?關(guān)鍵性能參數(shù)?：
| 指標(biāo) | 99瓷剛玉管典型值 | 普通95瓷對比 |
|---|---|---|
| 莫氏硬度 | 9級 | 8-8.5級 |
| 抗彎強(qiáng)度 | ≥380 MPa | ≤280 MPa |
| 最高使用溫度 | 1650℃（惰性氣氛） | 1450℃ |
| 體積電阻率（500℃） | 10¹? Ω·cm | 10¹² Ω·cm |
?二、為何剛玉結(jié)構(gòu)成就不可替代性？??
?1. 高溫高壓零形變?
- ?熱膨脹系數(shù)?：8.1×10??/K（20-1000℃），高溫?zé)嵴鹧h(huán)＞20次不裂（實測值）
- ?抗蠕變能力?：1600℃/50MPa載荷下形變率＜0.1%/100h（基于HCP晶格抗位錯能力）
?2. 介質(zhì)腐蝕絕對屏障?
- ?晶格能壘?：強(qiáng)Al-O鍵結(jié)合能高達(dá)511 kJ/mol，抵抗HF以外所有強(qiáng)酸堿腐蝕
- ?案例?：半導(dǎo)體蝕刻液（HNO?/HF混酸）輸送管壽命超6000小時
?3. 介電絕緣護(hù)城河?
- ?禁帶寬度?：α-Al?O?達(dá)8.7 eV，擊穿場強(qiáng)＞25 kV/mm
- ?應(yīng)用場景?：高壓電弧爐絕緣套管（耐受35 kV/mm場強(qiáng)）
?三、工藝如何保障99瓷性能極限？??
重慶及鋒科定制化制程核心環(huán)節(jié)：
- ?粉體控制?：
- 采用激光粒度儀篩選0.3-0.8μm α-Al?O?粉體（D50=0.5μm）
- ?成型技術(shù)?：
- 等靜壓成型（300 MPa壓力）消除管壁密度梯度
- ?燒結(jié)革命?：

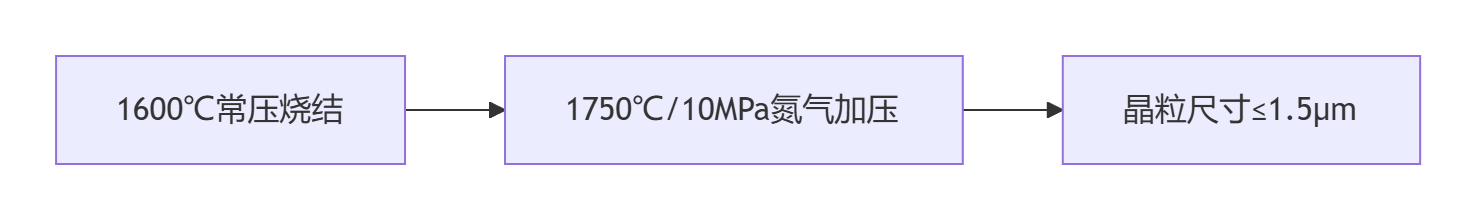

- 兩段式氣壓燒結(jié)：
- 1600℃常壓燒結(jié)
1750℃/10MPa氮氣加壓
晶粒尺寸≤1.5μm
- 兩段式氣壓燒結(jié)：
- ?精度保障?：
- 內(nèi)徑公差±0.1mm（DN50管），直線度≤0.1mm/300mm
?四、剛玉管在四大極端場景的破局應(yīng)用?
?1. 半導(dǎo)體高溫擴(kuò)散爐?
- ?痛點?：石英管在1300℃易析晶變形
- ?方案?：99瓷剛玉爐管（1600℃晶格穩(wěn)定性＞10,000小時）
?2. 鋰電材料煅燒管?
- ?需求?：隔絕Co/Mn金屬蒸汽污染
- ?實測?：1200℃環(huán)境下金屬滲透深度＜2μm（SEM-EDS驗證）
?3. 特高壓絕緣套管?
- ?參數(shù)?：壁厚6mm時工頻耐壓＞150 kV（IEC 60243標(biāo)準(zhǔn)）
?4. 核廢料封裝容器?
- ?γ射線屏蔽?：50mm管壁對¹³?Cs衰減率＞98%（密度3.98 g/cm³優(yōu)勢）
?五、重慶及鋒科的技術(shù)護(hù)城河?
- ?原料溯源?：美國Almatis/日本大明化學(xué)高純粉體直供
- ?微觀調(diào)控?：晶界偏析稀土氧化物（Y?O?+MgO），斷裂韌性達(dá)6.5 MPa·m¹/²
- ?檢測體系?：
- XRD晶相分析（α相純度＞99.9%）
- ASTM C1161四點抗彎強(qiáng)度測試
- ASTM D257體積電阻率認(rèn)證
